コストパフォーマンスの高いHILSを一人一台で 「M-RADSHIPS」 仕様

M-RADSHIPSシミュレータは、利用目的に応じて、さまざまなタイプをご用意しております。

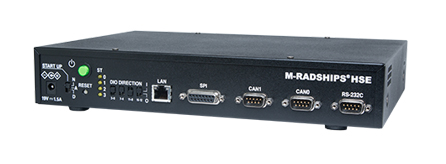

M-RADSHIPS HSE (High Speed Edition)

new

高速処理が要求される分野に最適

RAMScope*1との連携機能を追加。
コントローラとの同期データの採取でユーザビリティを向上

M-RADSHIPS HSE (High Speed Edition)
CPU Cortex-A9 x 2コア
(FPGA搭載)
処理性能 推奨タスク周期 200μs~ ※参考値
サイズ 297(W) × 210(D) × 50(H) [mm]
I/O
デジタルI/O 16ch (入力:8ch 出力:8ch)
AD (16Bit) 8ch
(±5V/±10V)
DA (16Bit) 8ch
(±5V/±10V)
CAN 2ch(高速)
RS-232C 1ch
SPI 2ch
GPIO 16ch

*1 RAMScopeはDTSインサイト社の製品で、マイコン内部のRAMデータの変化をリアルタイムでモニタするツールです。

M-RADSHIPS EXT (Extendable Edition)

new

I/O数が多く、大規模なシステム向き

第三世代 Core i7 採用、メモリ倍増(2GB→4GB)による
スケーラビリティの向上

従来の Standard Edition と HighEnd Edition を新しいEXT(Extendable Edition)に統合しました。

M-RADSHIPS EXT (Extendable Edition)
CPU Intel Core i7 (1.7GHz)
処理性能 推奨タスク周期 1ms
サイズ 323(W) × 258(D) × 177(H) [mm]
I/O
デジタルI/O 64ch (入出力兼用)
AD (16Bit) 8ch
(0~5V/±5V/0~10V/±10V)
DA (16Bit) 8ch
(±10V)
パルスカウンタ 8ch (32bit/10MHz)
CAN 2ch (高速)

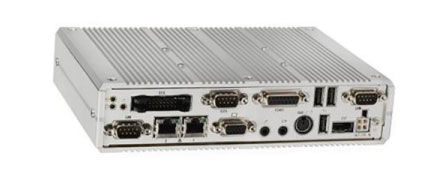

M-RADSHIPS RPE (RapidPrototype Edition)

コンパクトかつ耐震性に優れ、車両への搭載が可能。低価格。

M-RADSHIPS RPE (RapidPrototype Edition)
CPU Intel Atom (1.33GHz)
処理性能 推奨タスク周期 1ms
サイズ 211.2(W) × 151.6(D) × 48(H) [mm]
I/O
デジタルI/O 8ch (入力:4ch 出力:4ch)
CAN 2ch (高速)
RS-232C 1ch
